一．设备介绍

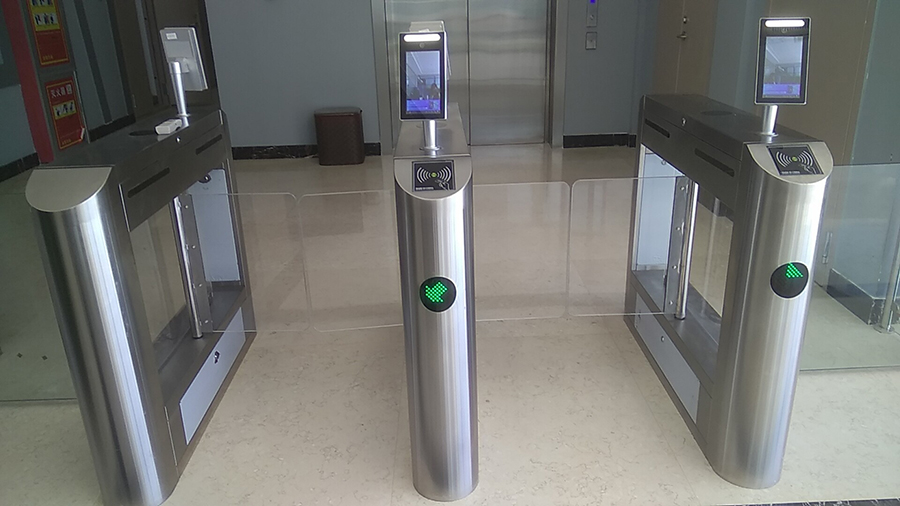

智能摆闸是一款通道检测与控制一体化的智能无障碍通道设备，它采用机电一体化控制、传感器逻辑编程与过快速摆门有机结合实现对出入口的控制管理。该设备可以配合门禁、考勤、电脑等控制器使用，经授权的合法人员可以不受任何阻碍地顺利通过而不必单个接受检查， 拒绝未获授权的通行，从而提供高质量的出入口管理控制。

二、通道支持的逻辑功能：

.1）单人或多人双方向通行逻辑功能

支持1到99个连续开门信号，该功能可通过上位机

设置记忆次数，最大9 9个；

支持通道逻辑检测及状态输出；

支持通道逻辑关门控制或上位机强行关门指令；

支持双方向通行计数输出。

2）背包、摆手等逻辑功能

仅支持随身提携不大于500mm的物品；

身体外300mm以内的500毫秒（可设300~500毫秒）内的摆臂触发处理。

3）异常逻辑报警功能

闯入报警；

一向触发开门后另一向反闯报警；

尾随闯入报警；

触发开门后逆返报警；

触发开门后在检测区内超时等待报警。

4）无法处理的异常逻辑功能：

两人以上并行、抱行；

三、设备基本参数：

箱体尺寸：L1400*W200*1000(mm)

箱体材质：304不锈钢；不小于1.5mm厚

通道长度：1400mm

门体材质：10mmPVC材料

通道宽度：600 ~ 900mm指定门体需订做

安装环境：室内/室外

工作电源：DC 24V ，AC220 正负10%

设备功率：动态100W ：静态 30W 峰值：150W

工作温度：-20 ~ 70℃

存放温度：0 ~ 60℃

设备寿命：500万次平均维护时间30分钟

控制接口：I/O ; RS232或RS485 ; TCP / IP

门体制控：360度牙式离合锁；大于 50N * m

门体行程：180度；中分对开90度（可设）

门体速度：0.5 ~ 2秒（用户可设）

电 机：直流无刷电机

门体定位：4分位 1/4精度 360°编码器

设备噪音：开关门不大于60分贝
